รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC61000-4-5 | แรงดันไฟฟ้า: | 0 ~ 6KV |
|---|---|---|---|
| การประกัน: | 12 เดือน | กำลังทำงาน: | 220V / 50Hz |
| คลื่นรวมกัน: | 1.2 / 50, 8/20 μs | น้ำหนัก: | 30kg |
| เน้น: | emc testing services,electrostatic discharge generator |
||

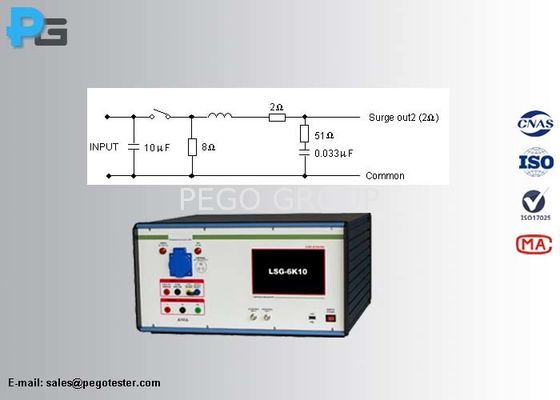

IEC61000-4-5 Lightning Surge Generator 1.2 / 50μs, 8/20 μsคลื่นความถี่ผสมในตัว CDN
1. บทนำ:
เครื่องกำเนิดไฟฟ้ากระชากฟ้าผ่า ได้รับการออกแบบตามมาตรฐาน IEC61000-4-5 และ GB / T17626.5 เครื่องกำเนิดไฟฟ้าชนิด lightning surge สามารถสร้าง คลื่นรวม 1.2 / 50, 8/20 μs ได้ แรงดันไฟฟ้าทดสอบสูงถึง 6KV ผู้ใช้สามารถเลือกและกำหนดระดับการทดสอบได้ พารามิเตอร์ของรูปคลื่นสำหรับแรงดันไฟฟ้ากระชากและรูปคลื่นสำหรับกระแสไฟกระชากเป็นไปตามข้อกำหนดมาตรฐานของ IEC61000-4-5 อย่างเคร่งครัด มีการใช้กันอย่างแพร่หลายในด้านอุปกรณ์ควบคุมอุตสาหกรรมอุปกรณ์เครื่องใช้ในครัวเรือนอิเล็กทรอนิกส์เพื่อการแพทย์อุปกรณ์สื่อสารอิเล็กทรอนิกส์ส่วนประกอบอุปกรณ์ควบคุมอัตโนมัติและอื่น ๆ
เครื่องกำเนิดไฟฟ้ากระชากฟ้าผ่าคือการจำลองแรงดันไฟฟ้ากระชากที่เกิดจากการเปลี่ยนสัญญาณชั่วคราวและฟ้าผ่าการทดสอบแรงดันไฟกระชากคือการหาผลกระทบแรงดันไฟฟ้ากระชากไปยัง EUT ในสภาพการทำงานปกติ
เครื่องกำเนิดไฟฟ้ากระชากฟ้าผ่าถูกสร้างขึ้นในเครือข่ายการต่อพ่วงและการแยก 300V / 10A
อุปกรณ์ทดสอบ EMC ประกอบด้วยตัวรับสัญญาณ EMI, เครื่องกำเนิดไฟฟ้า ESD, เครื่องกำเนิดไฟฟ้ากระแสสลับ, เครื่องกำเนิดไฟฟ้าชั่วคราวที่รวดเร็ว, เครื่องวัดแรงดัน, การหยุดชะงักและเครื่องกำเนิดไฟฟ้าแรงดันไฟฟ้า, เครื่องกำเนิดคลื่นความถี่วิทยุและอื่น ๆ
2. คุณสมบัติ:
1) จอ LCD ขนาด 7 นิ้วพร้อมฟังก์ชั่นมากมายหลากหลายใช้งานง่ายและอัพเดตซอฟต์แวร์
ผู้ใช้สามารถออกแบบโปรแกรมทดสอบและมีกลุ่มความจำ 1000 กลุ่ม
2) การตรวจสอบแรงดันไฟกระชากและรูปคลื่นกระแสไฟฟ้าโดยการทำงานร่วมกับออสซิลโลสโคปภายนอก
3) สร้างขึ้นในเครือข่าย 10A (16A) วลีเดียวทำให้อุปกรณ์มีขนาดเล็กและสะดวกยิ่งขึ้น
4) EUT สามารถเชื่อมต่อกับอุปกรณ์ได้อย่างสะดวกและเชื่อถือได้ด้วยปลั๊กที่มีความแข็งแรงสูง
5) การตรวจสอบแรงดันไฟฟ้าและกระแสไฟฟ้าของ EUT การป้องกัน overvoltage และการป้องกันกระแสเกิน
6) ทดสอบแรงดันไฟกระชากเตือนแรงดันไฟฟ้าและส่งออก
7) ฉลาดตัดสินความผิดปกติของไฟฟ้าแรงสูงและไฟกระชาก
3. พารามิเตอร์:
| แรงดันขาออก (เปิด) | 6kV (สูงสุด) ± 5% |
| เวลาหน้า | 1.2μs± 30% |
| เวลาครึ่งราคา | 50μs± 20% |
| กระแสไฟขาออก (สั้น) | 3kA ± 5% (สูงสุด) |
| เวลาหน้า | 8μs± 20% |
| เวลาครึ่งราคา | 20μs± 20% |
| ขั้วเอาท์พุท | เป็นบวกบวกลบ / ลบโดยอัตโนมัติ |
| ความต้านทานขาออก | 2Ω± 10% |
| โหมดทริกเกอร์ | ประสาน asynchronization |
| ระยะฉีด | ตั้งได้อย่างอิสระที่ 0-360 °, ความละเอียด: 1 ° |
| โหมดทริกเกอร์ | อัตโนมัติหรือใช้งานด้วยตนเอง |
| ช่วงเวลาที่เกิดไฟกระชาก | 1-9999 ครั้ง |
| ความทรงจำ | 1000 กลุ่ม |
| ช่วงที่เกิดไฟกระชาก | 20-9999s |
| ความถูกต้อง: | 5% |
| CDN | AC: วลีเดียว 300V, 10A (16AMax), 50 / 60Hz |
| ดีซี: 300V, 10A (16AMax) | |
| แหล่งจ่ายไฟ EUT | AC110-220V ± 10%, 50 / 60Hz |
| โหมด Coupling | LN, L-PE, N-PE, L + N-PE |
| สภาพแวดล้อมในการทำงาน | อุณหภูมิ: 15 ° C-35 ° C ความชื้น: 0% -75% |
| แหล่งจ่ายไฟ | AC220 ± 10%, 50 / 60Hz |
| มิติ | 470mm (W) × 260mm (H) × 500mm (D) |
| น้ำหนัก | ประมาณ 30 กก |
