รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60529 | ทดสอบเกรด IP: | IPX3, IPX4 |
|---|---|---|---|
| วัสดุ: | เหล็กกล้าไร้สนิม SUS304, ทองเหลือง | การกำหนดค่า: | หัวฉีด, กล่องควบคุม (, เกจวัดแรงดัน, เครื่องวัดอัตราการไหล, ถังเก็บน้ำ) |
| เน้น: | หัวฉีดสเปรย์อุปกรณ์ทดสอบ IPX3,อุปกรณ์ทดสอบ IP หัวฉีดสเปรย์,อุปกรณ์ทดสอบหัวฉีดสเปรย์ IPX4 |
||

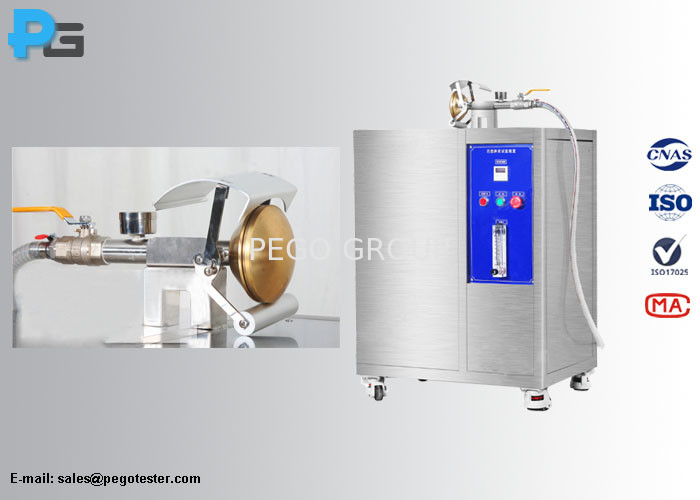

อุปกรณ์ทดสอบหัวฉีดสเปรย์ IEC60529 สำหรับการทดสอบ IPX3 และ IPX4 หัวฉีดสเปรย์พร้อมกล่องควบคุม
1. บทนำ
อุปกรณ์ทดสอบหัวฉีดสเปรย์ IPX3/4 เป็นไปตามข้อกำหนด IEC60529 ข้อ 14.2.3 และ 14.2.4 และรูปที่ 5 ใช้สำหรับตรวจสอบการป้องกันละอองน้ำ (IPX3) และน้ำกระเซ็น (IPX4) สำหรับตัวอย่างขนาดใหญ่ .อุปกรณ์ประกอบด้วย หัวฉีดน้ำ แท้งค์น้ำ และกล่องควบคุมอุปกรณ์นี้ใช้จำลองสภาพฝนตกเพื่อตรวจสอบประสิทธิภาพทางกายภาพของโคมไฟกลางแจ้ง เครื่องใช้ในครัวเรือน ชิ้นส่วนรถยนต์ และอื่นๆ
2. คุณสมบัติ
● สำหรับการทดสอบ IPX3 และ IPX4
● หัวฉีดสเปรย์ประมวลผลด้วยเทคโนโลยี CNC หัวทำจากทองเหลืองบริสุทธิ์ และพื้นผิวขัดเงากระบังเคลื่อนที่ทำจากอะลูมิเนียม ส่วนอื่นๆ ทำจากสเตนเลส SUS304
● พื้นผิวของหัวฉีดถูกพ่นด้วยสารเคลือบป้องกันสนิม ซึ่งสามารถป้องกันลายน้ำบนพื้นผิวของหัวฉีดได้อย่างมีประสิทธิภาพไม่ให้เกิดคราบและส่งผลต่อรูปลักษณ์ภายนอก
● หัวฉีดพ่นมี 121 รูที่มีเส้นผ่านศูนย์กลาง 0.5 มม. (1 รูตรงกลาง, 1 รูใน 12 รูที่ 300pitch, 4 วงกลมรอบนอก 24 หลุมที่ 150pitch) ตรงตามข้อกำหนดของ IEC60529 อย่างสมบูรณ์
● กล่องควบคุมประกอบด้วยตัวจับเวลา ปุ่มสวิตช์เปิดปิด ปุ่มหยุดฉุกเฉิน ปุ่มเริ่ม และมาตรวัดอัตราการไหล
3. ข้อกำหนด
| ขนาดภายนอก (L*W*H) |
870 มม. * 600 มม. * 950 มม. (กล่องควบคุม) 370 มม. * 115 มม. * 165 มม. (หัวฉีดสเปรย์) |
| เส้นผ่านศูนย์กลางของหัวฉีดสเปรย์ | 102มม |
| จำนวนหลุม | 121 |
| เส้นผ่านศูนย์กลางรู | Φ0.5มม |
| ตำแหน่งรู |
ตรงกลาง 1 รู 1 วงใน 12 หลุมที่ 300ขว้าง วงกลมด้านนอก 4 วง 24 หลุมที่ 150ขว้าง |
| เส้นผ่านศูนย์กลางภายนอกของช่องเติมน้ำ | Φ16mm |
| เส้นผ่านศูนย์กลางภายนอกของท่อน้ำ | Φ28mm |
| อัตราการไหล | 10L/นาที ±5% |
| วิธีการปรับ Flowmeter | การปรับด้วยตนเอง |
| ช่วงแรงดันน้ำ | 50-150Kpa |
| จอแสดงผลเครื่องวัดการไหล | เครื่องวัดอัตราการไหลของแก้ว |
| ความจุถังน้ำ | 150L |
| กำลังทำงาน | 220V/50Hz |
| แหล่งน้ำ |
1).ผู้ใช้จำเป็นต้องกำหนดค่าแหล่งน้ำสำหรับอุปกรณ์ที่สถานที่ติดตั้ง โดยมีแรงดันน้ำไม่ต่ำกว่า 0.2Mpa และติดตั้งก๊อกน้ำขนาด 4/8 นิ้ว 2).ก๊อกน้ำอยู่ห่างจากอุปกรณ์ไม่เกิน 2 เมตร |
| ข้อกำหนดสำหรับไซต์ | พื้นได้ระดับ ไม่มีสิ่งกีดขวางทางระบายน้ำ พื้นและผนัง ทำน้ำยากันซึม และตั้ง Floor Drain หรือคูระบายน้ำ |
