รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60529, JIS D0203 | ระดับการทดสอบ: | IPX3, IPX4, IPX4K, R1, R2, S1, S2 |
|---|---|---|---|
| โหมดควบคุม: | PLC + หน้าจอสัมผัส | การกำหนดค่า: | ห้องทดสอบ, ท่อสั่น, ขดลวด, เครื่องเล่นแผ่นเสียง |
| มิติการทำงาน: | ปรับแต่งตามตัวอย่าง | กำลังทำงาน: | 380V/50Hz (3 เฟส 5 สาย) |
| เน้น: | ห้องทดสอบกันน้ำ JIS D0203,IEC60529 ห้องทดสอบกันน้ำ |
||

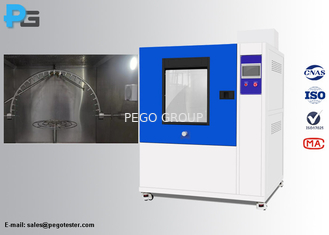

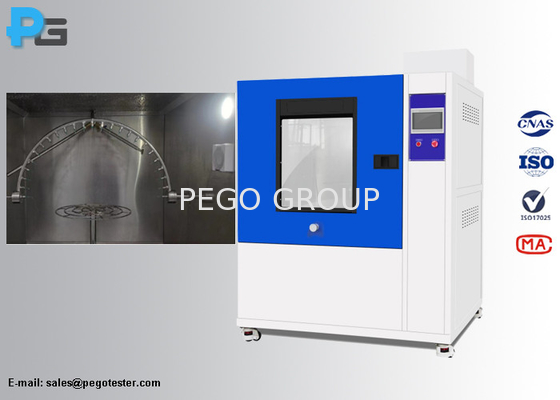

ห้องทดสอบที่ครอบคลุมการกันน้ำสำหรับการทดสอบ IPX3/4 ตามมาตรฐาน IEC60529 และการทดสอบ R1/R2 S1/S2 ตามมาตรฐาน JIS D0203
1. บทนำ
ห้องทดสอบกันน้ำได้รับการออกแบบให้ตรงตามข้อกำหนดการทดสอบของ JIS D0203 สำหรับการทดสอบ R1/R2/S1/S2 และ IEC60529 สำหรับการทดสอบ IPX3/IPX4/4Kท่อหมุนพร้อมหัวฉีดฝน 2 หัวสำหรับการทดสอบฝน R1/ R2 ท่อหมุนพร้อมหัวฉีดพ่น 40 หัวสำหรับการทดสอบสเปรย์ S1/S2 ทั้งสองแบบได้รับการออกแบบอย่างเคร่งครัดตามมาตรฐาน JISD0203ท่อสั่นสำหรับการทดสอบ IPX3/4 ได้รับการออกแบบอย่างเคร่งครัดตามมาตรฐาน IEC60529 รัศมีท่อคือ R400 ซึ่งมีหัวฉีด 25 หัวและเส้นผ่านศูนย์กลาง 0.4อุปกรณ์นี้วางขดลวดและท่อแกว่งไว้ในห้องทดสอบ การทดสอบ R1, R2, S1, S2 สามารถดำเนินการแยกกันหรือพร้อมกันได้ และการทดสอบ IPX3, IPX4, IPX4K สามารถดำเนินการแยกกันได้เต้ารับกันน้ำสำหรับชิ้นงานติดอยู่ที่ผนังห้องทดสอบเพื่อรองรับการทดสอบจริง แผงด้านหน้าโปร่งใสเพื่อให้สังเกตกระบวนการทดลองได้ง่าย
| พิมพ์ | เครื่องหมาย | จุดประสงค์การทดสอบ | วิธีทดสอบ |
| การทดสอบฝน | R1 | ชิ้นส่วนรถยนต์ที่สัมผัสกับน้ำโดยตรง | แรงดันน้ำ: 0.01Mpa การไหลของน้ำ: 1.9L/min อุณหภูมิของน้ำ: อุณหภูมิปกติ เวลาทดสอบ: 10 นาที |
| R2 | ชิ้นส่วนรถยนต์เมื่อโดนฝนหรือละอองน้ำโดยอ้อม | แรงดันน้ำ: 0.03Mpa การไหลของน้ำ: 3.2L/min อุณหภูมิของน้ำ: อุณหภูมิปกติ เวลาทดสอบ: 10 นาที | |
| การทดสอบสเปรย์ | S1 | ชิ้นส่วนยานยนต์ที่โดนฝนหรือน้ำฉีดโดยตรง | แรงดันน้ำ: 0.10Mpa การไหลของน้ำ: 24.5L/min อุณหภูมิของน้ำ: อุณหภูมิปกติ เวลาทดสอบ: 30 นาที |
| S2 | ชิ้นส่วนรถยนต์กับริปไทด์ | แรงดันน้ำ: 0.30Mpa การไหลของน้ำ: 39.2L/min อุณหภูมิของน้ำ: อุณหภูมิปกติ เวลาทดสอบ: 1 ชม. | |
| การทดสอบสเปรย์ | IPX3 | สิ่งที่แนบมากับการฉีดพ่นน้ำ | สเปรย์ ±60 องศาจากแนวตั้ง การไหลของน้ำ: 0.07 ลิตร/นาที ±5% ต่อหลุม เวลาในการทดสอบ: 10 นาที |
| IPX4 | สิ่งที่แนบมากับน้ำกระเซ็น | สเปรย์ ±180 องศาจากแนวตั้ง การไหลของน้ำ: 0.07 ลิตร/นาที ±5% ต่อหลุม เวลาในการทดสอบ: 10 นาที | |
| IPX4K | ป้องกันน้ำกระเซ็นด้วยแรงดันที่เพิ่มขึ้น | สเปรย์ ±180 องศาจากแนวตั้ง การไหลของน้ำ: 0.6 ลิตร/นาที ±5% ต่อหลุม แรงดัน: ประมาณ 400Kpa เวลาในการทดสอบ: 10 นาที |
2. พารามิเตอร์
| มิติห้องทำงาน | 1,000 * 1,000 * 1,000 มม. (ยาว * ลึก * สูง) |
| มิติภายนอก | 1450*1220*1920 มม. (ยาว*ลึก*สูง) |
| เส้นผ่านศูนย์กลางแผ่นเสียง | φ400มม |
| น้ำหนักโหลดแผ่นเสียง | 50กก |
| ยกสูง | 500-800มม |
| ความเร็วของแผ่นเสียง | 1 -17 รอบ/นาที |
| ทิศทางการหมุนของแผ่นเสียง | หมุนไปข้างหน้า / หมุนย้อนกลับและไปข้างหน้าสลับกัน / หมุนเป็นระยะ |
| เวลาทดสอบ | 0-999 นาที |
| น้ำหนัก | ประมาณ250กก |
| กำลังทำงาน | ไฟ AC 380V±10%/ 50Hz±10% |
| แหล่งจ่ายไฟของชิ้นงานทดสอบ | 220V |
| พลัง | 1.0KW |
| ฟังก์ชั่นป้องกันความปลอดภัย | การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันการลัดวงจร |
| อุณหภูมิในการทำงาน | 5℃～35℃ (อุณหภูมิ), ≤85% (RH), 86kPa～106kPa (ความดัน) |
| เครื่องประดับ | ตัวกรองน้ำ*2, เข็มทดสอบ*100, สายเคเบิล 3 แกน*1 (3 ม.) |
| พารามิเตอร์ของ IPX3/4 | |
| รัศมีท่อ | 400มม |
| ท่อไหล | IPX3=1.1L/นาที;IPX4=1.8L/นาที;IPX4K=15L/นาที |
| ความดัน | IPX3=80Kpa, IPX4=80Kpa;IPX4K=400Kpa (ปรับได้ 0-500Kpa) |
| รูรับแสง (มม.) | IPX3/IPX4=0.4 มม., IPX4K=0.8 มม |
| ช่วงรูรับแสง | 50 มม |
| เส้นผ่านศูนย์กลางภายในของท่อ | 15มม |
| มุมท่อ | 120º (IPX3), 350º (IPX4) หรือการตั้งค่าแบบกำหนดเอง |
| ความเร็วของท่อ | ไป-กลับ 1200*2:4วิ;กลับไปกลับมา 3600*2:12วิ |
| พารามิเตอร์ของ JIS D0203 R1/R2 | |
| หัวฉีดฝน | ออกแบบอย่างเคร่งครัดตามมาตรฐาน JIS D0203 |
| ความดัน | R1=0.01MPa, R2=0.03MPa |
| จำนวนหัวฉีด | 2 ชิ้น |
| สเปรย์น้ำช่วงเวลา | 0～99h59m ตั้งได้ |
| หลอดหมุนรอบเพลา | 1~23 รอบ/นาที ปรับได้ |
| พารามิเตอร์ของ JIS D0203 S1/S2 | |
| หัวฉีดสเปรย์ | ออกแบบอย่างเคร่งครัดตามมาตรฐาน JIS D0203 |
| ความดัน | S1=0.1MPa, S2=0.3MPa |
| เส้นผ่านศูนย์กลางหัวฉีด | Φ1.2mm |
| จำนวนหัวฉีด | 40 ชิ้น |
| สเปรย์น้ำช่วงเวลา | 0～99h59m ตั้งได้ |
| หลอดหมุนรอบเพลา | 1~23 รอบ/นาที ปรับได้ |
3. คุณสมบัติ
● สำหรับการทดสอบ IPX3/IPX4/IPX4K/R1/R2/S1/S2
● เปลือกของอุปกรณ์ทำจากแผ่นเหล็กคุณภาพสูง ส่วนด้านในของอุปกรณ์และแท่นหมุนทำจากสแตนเลส SUS304#
● โครงสร้างแบบกล่อง ถังเก็บน้ำในตัว สามารถนำน้ำกลับมาใช้ใหม่ได้มีการติดตั้งวาล์วลูกลอยระดับน้ำในถังเก็บน้ำ ควบคุมการจ่ายน้ำอัตโนมัติ และตรวจจับสัญญาณเตือนระดับน้ำต่ำ
● มีหน้าต่างสังเกตการณ์โปร่งใสที่ทำจากกระจกแกร่งที่ประตู และติดตั้งไฟ LED ในห้อง ซึ่งสะดวกต่อการสังเกตสภาวะการทดสอบ
● ท่อและขดลวดสั่นถูกขับเคลื่อนด้วยสเต็ปเปอร์มอเตอร์แบรนด์จีน ความเร็วในการหมุนและมุมของท่อสั่นสามารถปรับได้อย่างแม่นยำ ความเร็วในการหมุนของขดลวดสามารถตั้งค่าได้อย่างแม่นยำที่ 23 รอบ/นาที
● การไหลและแรงดันของท่อสั่น IPX3/4 และหัวฉีดฝนและหัวฉีดสเปรย์ JISD0203 สามารถควบคุมได้ด้วยตนเองบนแผงควบคุม
● เครื่องเล่นแผ่นเสียงขับเคลื่อนด้วยสเต็ปเปอร์มอเตอร์แบรนด์จีน ความเร็วและมุมสามารถตั้งค่าได้บนหน้าจอสัมผัส (ปรับได้) แม่นยำและปรับได้แบบไม่ต่อเนื่องในช่วงมาตรฐาน และสามารถควบคุมการหมุนไปข้างหน้าและย้อนกลับโดยอัตโนมัติ (ไปข้างหน้าและย้อนกลับ: เหมาะสม สำหรับการทดสอบสดเพื่อป้องกันการม้วน)
● เต้ารับกันน้ำ (AC220V/10A) ติดอยู่ที่ผนังของห้องเพาะเลี้ยงเพื่อจ่ายไฟให้กับชิ้นงานทดสอบ สามารถควบคุมเวลาเปิดและปิดเครื่องได้บนหน้าจอสัมผัส: ปิด (0-999 นาที)-เปิด (0 -999MIN)-OFF (O-999MIN) เหมาะสำหรับตัวอย่างที่ควรได้รับพลังงานและดับระหว่างการทดสอบ
● สามารถตั้งเวลาทดสอบล่วงหน้าได้ตั้งแต่ 0-999 นาที (ปรับได้)
● มีตัวกรองน้ำในตัวเพื่อป้องกันไม่ให้หัวฉีดอุดตัน และเปลี่ยนได้ง่ายเป็นประจำ
● ระบบหลักประกอบด้วยหน้าจอ 7 นิ้วและ Panasonic PLC ชิ้นส่วนอิเล็กทรอนิกส์ผลิตโดยแบรนด์ดังระดับโลก เช่น LG และ Omronกระบวนการเดินสายตรงตามข้อกำหนดของมาตรฐานแห่งชาติจีน เค้าโครงบอร์ดไฟฟ้าเหมาะสม การเดินสายมั่นคงและทำเครื่องหมายชัดเจน
● R1, R2, S1, S2 สามารถทำงานได้อย่างอิสระ IPX3, IPX4 และ IPX4K สามารถทำงานได้อย่างอิสระ
