รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC62196-1 ข้อ 26.4 | ทดสอบความเร็ว: | 60 วงจร/นาที |
|---|---|---|---|
| มุมสวิง: | 90° | โหมดขับเคลื่อน: | เซอร์โวมอเตอร์ |
| กำลังทำงาน: | 220V/50Hz | สมัครแล้ว: | พล็อก EV และเครื่องเชื่อมรถ |
| การรับประกัน: | 12 เดือน | น้ําหนัก: | 20N, 25N, 50N, 75N, 100N หรือสามารถปรับแต่งได้ |
| เน้น: | อุปกรณ์ทดสอบการบิดสายเชื่อมรถยนต์,อุปกรณ์ทดสอบการบิดสายทดสอบการบิด |
||
1การนํามาใช้เครื่องทดสอบการบิดเคเบิล
อุปกรณ์ทดสอบการบิดสายไฟถูกออกแบบตาม IEC62196-1 ข้อ 26.4 ภาพ 20 และตาราง 14มันถูกนําไปใช้ในการทดสอบการบิดความอ้วนภาระทางกลของอุปกรณ์เสริมที่ไม่สามารถใช้ได้ใหม่ของ EV plug และตัวเชื่อมรถ.
วิธีการทดสอบ:
ตัวอย่างถูกแนบไว้กับสมาชิกหมุนของอุปกรณ์ดังนั้นในตอนกลางการเดินทาง, สายเคเบิลถูกบรรทุกด้วยน้ําหนัก,และกระแสไฟฟ้าเท่ากับกระแสไฟฟ้าที่ระบุของอุปกรณ์เสริมจะผ่านผ่านตัวนํา, ความตึงเครียดระหว่างพวกเขาเป็นความตึงเครียดนาม, สายสั่นเคลื่อนย้อนกลับไปและไปข้างหน้าผ่านมุม 90 ° (45 ° ในทั้งสองข้างของแนวตั้ง),จํานวนการบิดคือ 20000 และอัตราการบิด 60 ต่อนาทีหลังจากการทดสอบตัวอย่างไม่ควรแสดงความเสียหายตามความหมายของเอกสารนี้
โครงสร้าง:
อุปกรณ์ใช้โครงสร้างพื้นยืนและควบคุมโดย PLC และจอสัมผัส. ความเร็ว, เวลาการทดสอบและมุมสามารถตั้งค่าได้ล่วงหน้า, และมันอุปกรณ์พร้อมกับ 4 กลมเพื่อให้เครื่องเคลื่อนไหวง่าย.
2รายละเอียดของอุปกรณ์ทดสอบการบิดเคเบิล
| ระบบควบคุม | PLC + หน้าจอสัมผัส |
| โหมดขับขี่ | มอเตอร์เซอร์โว |
| ความเร็วในการทดสอบ | 60 วงจร/นาที |
| ตัวชี้มุม | 0-3600, ผลิตจากสแตนเลส |
| มุมสวิง | 90°, ±450ในแต่ละด้านจากแนวตั้งหรือมุมใด ๆ ที่ต้องการ |
| จํานวนการทดสอบ | 0~999999. เบอร์ปกติ: 20000 วงจร |
| ภาระ | 200~250V/0~400A (ปรับได้) |
| น้ําหนัก | 20N, 25N, 50N, 75N, 100N หรือสามารถปรับแต่งได้ |
| เครื่องจับตัวอย่าง | เครื่องกั้นกล |
| พลังงาน | 220V/50Hz |
ตารางที่ 14 - การทดสอบการบดภาระทางกล
| ความแรงปัจจุบัน (A) | ความแรง (N) |
| ถึงรวม 20 | 20 |
| จาก 21 ถึงรวม 32 | 25 |
| จาก 33 ถึงรวม 70 | 50 |
| จาก 71 ถึงรวม 250 | 75 |
| จาก 251 ถึงรวม 400 | 100 |
| จาก 401 ถึงรวม 500 | 120 |
| จาก 501 ถึง 600 รวม | 140 |
| จาก 601 ถึงรวม 800 | 180 |

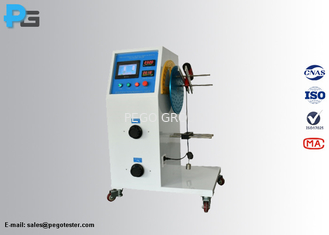

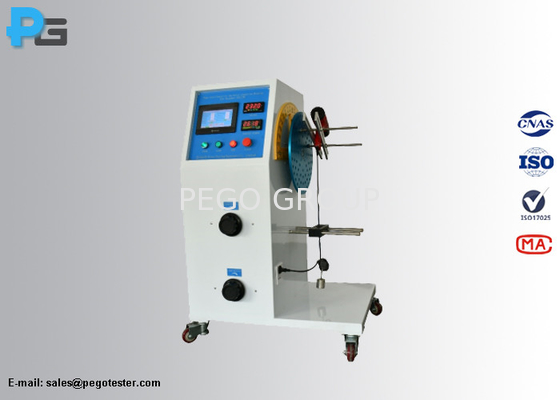

3ภาพของอุปกรณ์ทดสอบการบิดเคเบิล
4. FAQ
1) อุปกรณ์ทดสอบการบิดสายไหม จะมีใบรับรองการปรับขนาด?
ตอบ: ครับ จะส่งพร้อมกับใบรับรองการปรับระดับ ค่าใช้จ่ายเพิ่มเติม
2) มุมสวิงคืออะไร?
ตอบ: มุมสามารถปรับ 0-3600โดยอิสระ (มาตรฐานที่ต้องการ 900, ± 450ในทุกด้านจากแนวตั้งหรือมุมใด ๆ ที่ต้องการ)
3) ความเร็วเท่าไหร่?
คําตอบ: ความเร็วสามารถตั้งค่าได้จาก 0 ถึง 60 จันทร์/นาที
4) จะใช้พัสดุแบบไหนในการส่ง?
ตอบ: อุปกรณ์จะบรรจุในกระเป๋าไม้
5) เราจะสั่งสินค้านี้ได้อย่างไร?
ตอบ: กรุณาส่งสอบถามให้เรา ผู้ขายของเราจะติดต่อคุณภายใน 24 ชั่วโมง
