มาตรฐาน: | IEC62196-1, IEC60112 | โหมดการแสดงผล: | ประเภทปุ่ม |
---|---|---|---|
ความสูงของหยด: | 35 มม. | แรงดันอิเล็กโทรด: | 1.0±0.05N |
ทดสอบแรงดันไฟฟ้า: | ตั้งค่าได้ 0-600V | กำลังทำงาน: | AC 220V 50HZ หรือสามารถปรับแต่งได้ |
การรับประกัน: | 12 เดือน | การใช้งาน: | การทดสอบ CTI และ PTI |
เน้น: | อุปกรณ์ทดสอบการติดตามการรั่วไหลชนิดปุ่ม,IEC62916-1 อุปกรณ์ทดสอบติดตามการรั่ว,อุปกรณ์ทดสอบการติดตามการรั่วของรถไฟฟ้า |
1การนํามาใช้อุปกรณ์ทดสอบการติดตามการรั่ว
อุปกรณ์ทดสอบติดตามการรั่วไหลถูกออกแบบและผลิตอย่างเคร่งครัดตามความต้องการของมาตรฐาน IEC60112 อุปกรณ์นี้ถูกต้องการโดย IEC62196-1 ข้อ 28.4 และ 29.6.การทดสอบการติดตามคือการนําความกระชับกําลังชนิดหนึ่งระหว่างอิเล็กทรอนปลาตินาม 2mm * 5mm บนพื้นผิวของวัสดุหนาแน่นและหลุดของเหลว conductive (0.1% NH)4CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted mediaและกําหนดดัชนีการติดตามเปรียบเทียบ (CTI) และดัชนีความต้านทานต่อการติดตาม (PTI)
2การใช้อุปกรณ์ทดสอบติดตามการรั่ว
อุปกรณ์ทดสอบการติดตามการรั่วไหลใช้ได้สําหรับสํานักงานวิจัย, การผลิตและการตรวจสอบคุณภาพของอุปกรณ์ไฟฟ้า, เครื่องใช้ไฟฟ้าความดันต่ํา, เครื่องใช้ในครัวเรือนเครื่องจักรเครื่องมือ, มอเตอร์, เครื่องมือไฟฟ้า, อุปกรณ์อิเล็กทรอนิกส์, อุปกรณ์ไฟฟ้า, ฯลฯอุตสาหกรรมเครื่องเชื่อมไฟฟ้าและอะไหล่ช่วย.

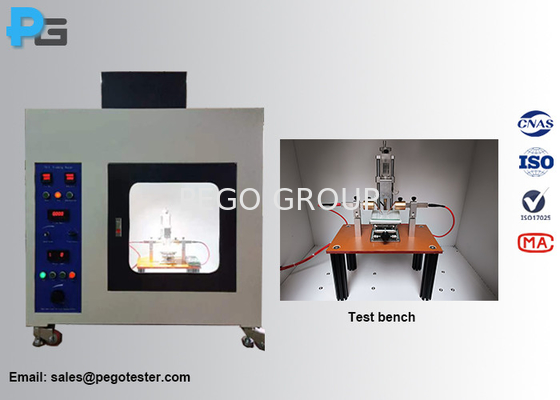

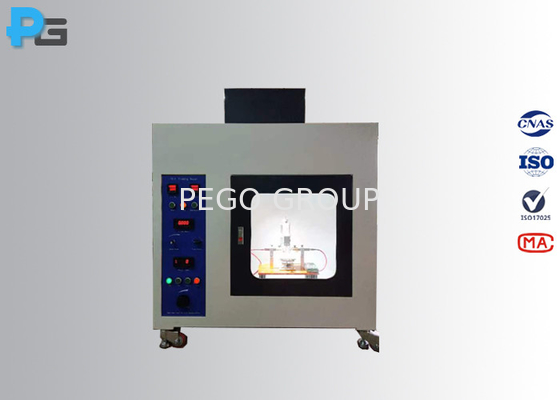

3การสร้างของอุปกรณ์ทดสอบติดตามการรั่ว
อุปกรณ์ทดสอบดัชนีการติดตามคือกํากับโดยชิปเดียวและปุ่มกด เวลาระยะ, ปริมาณตก, กระแสรั่วและแรงดันการทดสอบทั้งหมดสามารถตั้งค่าบนแผ่นควบคุมความสูงการตกสามารถวัดได้ด้วยบล็อคการวัด, และอุปกรณ์ควบคุมขนาดของน้ําตกโดยการปรับสวิทช์ของซอลีนอยด์วาล์วในทิศทางนาฬิกาหรือตรงข้ามทิศทางนาฬิกาแผ่นหน้าโปร่งเพื่อการสังเกตกระบวนการทดลองได้ง่าย.
4ปารามิเตอร์ของอุปกรณ์ทดสอบติดตามการรั่ว
วิธีควบคุม | ปุ่ม + เมตร |
สถานี | 1 |
ความสูงของน้ําตก |
35mm±5mm |
อินเตอร์แอลของหยด |
30s±5s, 50 น้ําตก: 24.5 นาที±2 นาที |
ขนาดของหยด |
20 น้ํายา: 0.380 กรัม~0.480 กรัม, 50 น้ํายา: 0.997 กรัม~1.147 กรัม |
โซลูชั่นทดสอบ |
โซลชั่น A: 0.1%NH4Cl, 3.95±0.05Ωm, โซลชั่น B: 1.98±0.05Ωm |
จํานวนน้ําตก |
0~9999 (สามารถตั้งค่าก่อน, จดและแสดง) |
ความเร็วลมในการทดสอบ |
0.2m/s |
การลดกระแสไฟฟ้าในวงจรสั้น |
1.0A±0.1A ลด 10% |
ตัวชี้วัดการรั่ว |
0.50A±10%, 2.00s±10% |
วัสดุของอิเล็กทรอด | ≥99% แพลตินาม |
ขนาดของอิเล็กตรอด | 2mm±0.1mm) ×(5mm±0.1mm) ×(40mm±5mm) ความยาว≥12mm มุมของขอบเลื่อย: 30°±2° |
ระยะทางของอิเล็กตรอด |
4.0mm±0.1mm มุม: 60°±5° |
ความดันของอิเล็กทรอนด์ |
1.00±0.05N |
โลเตจอิเล็กตรอด |
100 ~ 600 วอล |
อินเตอร์เฟซการทํางานที่ปลอดภัย |
ปิดไฟโดยอัตโนมัติเมื่อเปิดหน้าต่างกระจก |
5รายการบรรจุของอุปกรณ์ทดสอบติดตามการรั่ว
ไม่ ไม่ | สินค้า | หน่วย | Qty |
1 | เครื่องทดสอบ | ชุด | 1 |
2 | กว้างของบล็อก (4 มม.) | ชิ้น | 1 |
3 | เครื่องแก้ว | ชิ้น | 2 |
4 | ตะกร้า | ชิ้น | 1 |
5 | เครื่องวัดความสูง 35mm | ชิ้น | 1 |
6 | ขนาดเล็กของอิเล็กทรอนิกส์ | ชิ้น | 1 |
7 | สายไฟฟ้า | ชิ้น | 1 |
8 | คู่มือผู้ใช้ | ได้ยินแล้ว | 1 |
5. เบานทดสอบของอุปกรณ์ทดสอบติดตามการรั่ว
