| ประยุกต์มาตรฐาน: | IEC62196-1, IEC60529, IEC60598 | รหัสไอพี: | IPX3 และ IPX4 |
|---|---|---|---|
| อีทท: | เครื่องพับและเชื่อมต่อรถไฟฟ้า | เส้นผ่านศูนย์กลางของหัวฉีด: | Φ0.4mm |
| เส้นผ่านศูนย์กลางของแผ่นเสียง: | 800มม | ระยะห่างระหว่างรู: | 50 มม. |
| การรับประกัน: | 12 เดือน | พลัง: | ไฟฟ้ากระแสสลับ 220V/50Hz |
| เน้น: | เครื่องทดสอบกันน้ํารถไฟฟ้า,เครื่องทดสอบกันน้ํา IEC 62196-1,เครื่องทดสอบกันน้ําท่อหมุน |
||
1. การนํามาใช้เครื่องทดสอบกันน้ําท่อหมุน
เครื่องทดสอบกันน้ําท่อหมุนกระจายถูกออกแบบตาม IEC60529 ภาพ 4, ข้อ 14.2.3 และ 142.4และมันถูกกําหนดโดยมาตรฐาน IEC62196-1 ข้อ 202ใช้ในการตรวจสอบการป้องกันการฉีด (IPX3) และการทดสอบน้ําฉีด (IPX4) และใช้อย่างแพร่หลายในอุตสาหกรรมของรถไฟฟ้าส่วนประกอบไฟฟ้าอุปกรณ์ประกอบรถยนต์ และอื่นๆอุปกรณ์ทดสอบกันน้ํา IPX3 และ IPX4 ประกอบด้วยท่อหมุน (R200 ถึง R1600), เครื่องหมุน, ถังน้ํา, หน่วยควบคุม (จอสัมผัส+PLC), เครื่องวัดระบาย, เครื่องวัดแรงกด และอื่นๆท่อหมุนหมุนทําจากสแตนเลส SUS304.
IPX3: ท่อหมุนมีหลุมสเปรย์ในเส้นโค้ง 60 ° ในแต่ละด้านของจุดกลาง (หลุมอื่น ๆ ถูกปิด) อัตราการไหลของทั้งหมดถูกปรับตามความต้องการมาตรฐานหน่วยที่ต้องทดสอบวางไว้ที่จุดกลางของครึ่งวงกลม, ท่อถูกทําให้สั่นสั่นผ่านมุม 120 °, 60 ° ในทั้งสองข้างของแนวตั้ง, เวลาสําหรับการสั่นสั่นสมบูรณ์แบบหนึ่ง (2 * 120 °) เป็นประมาณ 4 วินาทีและระยะเวลาการทดสอบเป็น 5 นาที.จากนั้นหมุนเปลือก 90 °ในทิศทางแนวราบและทดสอบ 5 นาที ระยะรัศมีสูงสุดที่อนุญาตของท่อสวิงคือ 1600 mm
IPX4: ท่อหมุนมีรูสเปรย์ทั่ว 180 ° ของครึ่งวงกลม, อัตราการไหลของทั้งหมดถูกปรับตามความต้องการมาตรฐาน, และวัดด้วยเครื่องวัดการไหลท่อถูกทําให้สั่นสะเทือนผ่านมุมเกือบ 360 °, 180 ° ในแต่ละด้านของแนวตั้ง และเวลาสําหรับการสั่นสะเทือนที่สมบูรณ์แบบหนึ่ง (2 * 360 °) เป็นประมาณ 12 วินาที ระยะเวลาของการทดสอบคือ 10 นาทีการสนับสนุนของห้องทดสอบควรถูก perforated เพื่อหลีกเลี่ยงการกลายเป็นน้ํา baffle; หมุนท่อสวิงให้มากที่สุดในแต่ละทิศทาง, เพื่อให้เปลือกจะกระจายไปในทุกทิศทาง.
2ลักษณะของเครื่องทดสอบกันน้ําท่อหมุน:
● สําหรับการทดสอบ IPX3 และ IPX4
● กล่องของอุปกรณ์และแผ่นหมุนถูกทําจากสแตนเลส SUS304# เพื่อให้แน่ใจว่าไม่เกิดสนิม
● ใช้โครงสร้างเสาคู่ ติดตั้งง่ายและหมุนได้อย่างมั่นคง
● อุปกรณ์ที่มีทรันด์ลล์ที่ปรับได้ ทําให้อุปกรณ์เคลื่อนย้ายได้ง่าย
● ถังมีภายใต้อุปกรณ์, อัตโนมัติในการควบคุมระดับน้ําด้วยการช่วยของ วาล์วลูกน้ําลอย และสัญญาณเตือนที่ระดับสูงหรือต่ําเพื่อป้องกันจากความเสียหายที่เกิดจากการระดับน้ําต่ํา
● การขับเคลื่อนท่อหมุน: ใช้มอเตอร์เซิร์ฟ Panasonic มีลักษณะเสียงต่ําและความแม่นยําสูง
● เครื่องขับเคลื่อนเครื่องหมุน: ใช้มอเตอร์ขั้นตอนของจีน สามารถปรับความเร็วและมุมด้วยจอสัมผัส และควบคุมทิศทางด้วยอัตโนมัติ (เหมาะสําหรับตัวอย่างในการทดสอบสด)
● การตั้งค่าเวลาสําหรับพลังงาน: พลังงานปิด: 0-999 นาที-พลังงานเปิด: 0-999 นาที-พลังงานปิด: 0-999 นาที
● ส่วนประกอบการควบคุม: หน้าจอสัมผัส 7 นิ้ว + ปานาซอนิก PLC
3. ปารามิเตอร์ของเครื่องทดสอบกันน้ําท่อหมุน
| รุ่น | IPX34C | |||||||
| ระยะรัศมีท่อ | R1600 | R1400 | R1200 | R1000 | R800 | R600 | R400 | R200 |
| ขนาดภายนอก (L*W*H, m) | 4*3.2*28 | 3.6*3*26 | 3.2*2.4*24 | 2.85*2.02*2350 | 2.4*1.8*2 | 2 คูณ 1.4 คูณ 18 | / | / |
| อัตราการจัดส่ง (L/min) | 0 ~ 10 | 0 ~ 10 | 0 ~ 6 | 0 ~ 6 | 0 ~ 4 | 0 ~ 3 | / | / |
| กว้างของเครื่องเล่น (mm) | Φ1000 | Φ1000 | Φ800 | Φ800 | Φ600 | Φ600 | / | / |
| ความสูงของแผ่นเสียง (mm) | 1750 ~ 2350 | 1750 ~ 2350 | 1350~1950 | 1300~1700 | 950 ~ 1550 | 550 ~ 1000 | / | / |
| ช่องเปิดของกระปุก (mm) | 0.4 | |||||||
| กว้างภายในของท่อ | 15 มม. | |||||||
| ความจุของถังน้ํา | 30L | |||||||
| มุมท่อ | 1200(IPX3) 3600(IPX4) หรือกําหนดโดยผู้ใช้ | |||||||
| ความเร็วหมุนของท่อ | 4s สําหรับ 2*1200, 12s สําหรับ 2*3600หรือที่นิยามโดยผู้ใช้ | |||||||
| วัสดุของท่อ | SUS304 สแตนเลส | |||||||
| ความเร็วในการหมุนของเครื่องหมุน | 1 ~ 5r/นาที | |||||||
| ความสามารถในการบรรทุกภาระสูงสุดของเครื่องหมุน | 50 กิโลกรัม | |||||||
| วิธีการหมุนเครื่องหมุน | การสลับไปข้างหน้า หรือไปข้างหน้าและกลับ | |||||||
| การคุ้มครอง | การรั่วไหลของไฟฟ้า การขาดน้ํา | |||||||
| พลังงาน | AC 220V / 50Hz, 1KW (สายไฟสด + สายกลาง + สายป้องกันพื้น) | |||||||
| สภาพการทํางาน | 5°C ~ 35°C (อุณหภูมิ), ≤ 85% (R.H.), 86kPa ~ 106kPa (ความดัน) | |||||||
| อุปกรณ์เสริม | เครื่องกรองน้ํา*1, นวดทดสอบ*100, สาย 3 หลัก*1 (3m) | |||||||
| แหล่งน้ํา |
1) ผู้ใช้ต้องตั้งค่าแหล่งน้ําสําหรับอุปกรณ์ที่สถานที่ติดตั้ง, ด้วยความดันน้ําไม่น้อยกว่า 0.2Mpa, และติดตั้งตู้ปัด 4/8 นิ้ว 2) เครื่องลดน้ําไม่เกิน 2 เมตรจากอุปกรณ์ |
|||||||
| ความต้องการของสถานที่ | ดินมีระดับ, การระบายน้ําเป็น unobstructed, ดินและผนังเป็นกันน้ํา, และระบายน้ําพื้นหรือหลุมระบายน้ําถูกตั้ง | |||||||
| ความต้องการสําหรับสวิทช์พลังงาน |
1) ผู้ใช้งานต้องตั้งค่าสวิทช์อากาศป้องกันการรั่วของความจุที่ตรงกับอุปกรณ์ที่สถานที่ติดตั้งและสวิทช์นี้ต้องเป็นอิสระสําหรับการใช้อุปกรณ์ 2) ห้ามใช้สวิทช์มีดหรือพับไฟฟ้า 3).สวิตช์อากาศป้องกันการรั่ว ไม่เกิน 2 เมตรจากอุปกรณ์ |
|||||||
| แพร่รัศมี (mm) | IPX3 | IPX4 | ||||
| จํานวนหลุมเปิด | ค่าน้ํารวม | จํานวนหลุมเปิด | ค่าน้ํารวม | |||
| L/นาที | L/h | L/นาที | L/h | |||
| 200 | 8 | 0.56 | 33.6 | 12 | 0.84 | 50.4 |
| 400 | 16 | 1.1 | 66 | 25 | 1.8 | 108 |
| 600 | 25 | 1.8 | 108 | 37 | 2.6 | 156 |
| 800 | 33 | 2.3 | 138 | 50 | 3.5 | 210 |
| 1000 | 41 | 2.9 | 174 | 62 | 4.3 | 258 |
| 1200 | 50 | 3.5 | 210 | 75 | 5.3 | 318 |
| 1400 | 58 | 4.1 | 246 | 87 | 6.1 | 366 |
| 1600 | 67 | 4.7 | 282 | 100 | 7.0 | 420 |

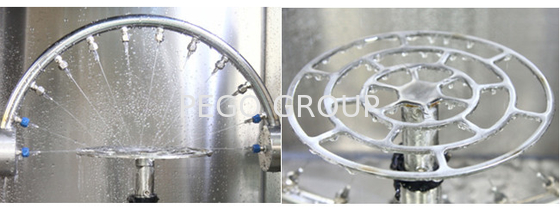

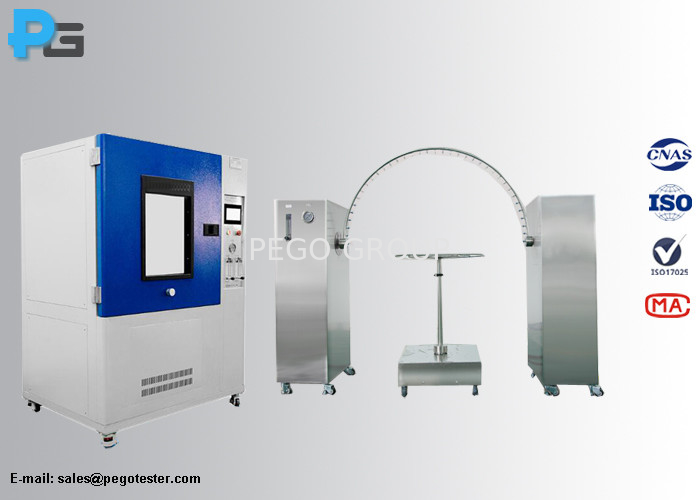

4ภาพของเครื่องทดสอบกันน้ําท่อหมุน
5. รายการบรรจุของเครื่องทดสอบกันน้ําท่อหมุน
| 1 | กล่องก้อน | 2 |
| 2 | ท่อสวิง | 1 |
| 3 | เครื่องหมุน | 1 |
| 4 | สีน้ําเงิน | 100 |
| 5 | โป้เหล็กไร้ขัด | หลายตัว |
| 6 | 0.35 มิลลิเมตร | 1 |
| 7 | ปริมณฑลวง O | 1 |
| 8 | สกุลอัลเลน | 1 |
| 9 | สกรูสําหรับท่อสวิง | 6 |
| 10 | หลอดไอนิลอ็กซ์ | 6 เมตร |
| 11 | เครื่องประกอบ | 4 |
| 12 | เครื่องกรอง | 1 |
| 13 | กุญแจกรอง | 1 |
