| มาตรฐานอ้างอิง: | IEC62262, IEC60068-2-75 | วัสดุของแท่นขุดเจาะ: | อลูมิเนียมสลัด |
|---|---|---|---|
| พลังงานกระแทก: | 0.14J ถึง 50J | ระดับ IK การทดสอบ: | IK01 ถึง IK11 |
| โหมดการเปิดตัว: | การเปิดตัวด้วยตนเอง | มุมกระแทก: | 0 ~ 90 องศา |
| เน้น: | อุปกรณ์การทดสอบการชนของพลาสติก,อุปกรณ์ทดสอบแรงกระแทก IK01 ถึง IK11,อุปกรณ์ทดสอบแรงกระแทกกล |
||

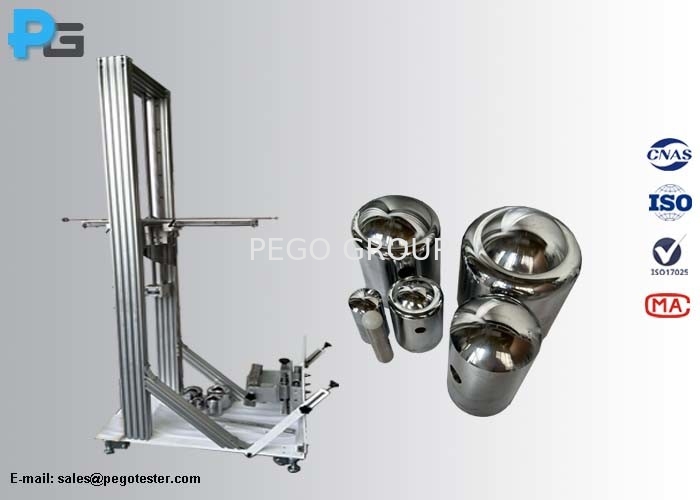

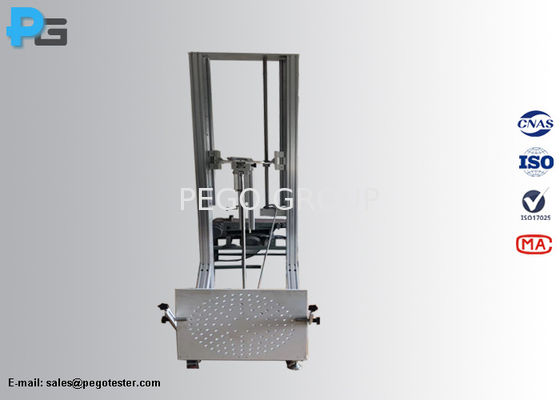

อุปกรณ์ทดสอบแรงกระแทกกลไกคันหมัด IK01 (0.14J) ถึง IK11 (50J) IEC62262
1. การนําเสนอ
อุปกรณ์การทดสอบการกระแทกกลของค้อนหมัดหมัดสามารถตอบสนองความต้องการการทดสอบของ IEC60068-2-75 Eha และ IEC62262 อุปกรณ์ประกอบด้วยองค์ประกอบการกระแทก, ท่อสวิงและเครื่องทดสอบอุปกรณ์ประทับใจสําหรับ IK07 (2J) ถึง IK11 (50J) ผลิตจากเหล็ก, อุปกรณ์ประทับใจสําหรับการทดสอบ IK01 ถึง IK06 ผลิตจากโพลิมิด และ tนี่คือหลุมในส่วนกลางขององค์ประกอบชนเพื่อการติดตั้งกับท่อสวิง, น้ําหนักที่เทียบเท่าไม่เท่ากับน้ําหนักจริงขององค์ประกอบชน. ท่อสวิงมีความยาว 1000mm,และมวลของท่อสวิงถูกตั้งค่าตามมวลรวมขององค์ประกอบชน. อุปกรณ์ทดสอบทําจากสับสนธิอลูมิเนียม, มีล้อสี่ล้อที่ด้านล่าง, และอุปกรณ์ทั้งหมดสามารถเคลื่อนไหวอย่างอิสระ. ความสูงตกสามารถปรับเพื่อดําเนินการ IK01 เพื่อ IK11 การทดสอบ,อุปกรณ์ตั้งค่าด้วยดวงจรเพื่อแสดงความสูงของการตก. ความสูงการเดินทางสามารถปรับเปลี่ยนได้ เพื่อเข้ากับความสูงของจุดชนที่แตกต่างกัน
มือหมัด Pendulum สามารถนําไปใช้ในกรณีที่จุดกระแทกอยู่บนพื้นผิวตั้งโดยไม่มี overhangs การทดสอบ IK01 ถึง IK06 ใช้กับพัสดุทดสอบผ้าปกการทดสอบ IK07 ถึง IK11 ใช้ในการทดสอบเครื่องฉายแสง เครื่องชาร์จ EV และอุปกรณ์ครัวเรือน
2ปารามิเตอร์
| ท่อสวิง |
ท่อเหล็ก 1 (ความยาว: 1000 มม, กว้างภายนอก: 15.9 มม, ความหนา: 1.5 มม) สําหรับพลังงานที่เกิน 2J ท่อเหล็ก 2 (ความยาว: 1000 มม, กว้างภายนอก: 9.0 มม, ความหนา: 0.5 มม) สําหรับพลังงานไม่เกิน 2J |
| มุมกระแทก | 0 ~ 900 |
| กระแทกยก | 200-1200 มม. |
| มวยกระแทก |
อุปกรณ์ประทับใจ: ≤1J สําหรับการทดสอบ IK01 ถึง IK06 ผลิตจากไนลอน อุปกรณ์ประทับใจ: 2J สําหรับการทดสอบ IK07, 5J สําหรับการทดสอบ IK08, 10J สําหรับการทดสอบ IK09, 20J สําหรับการทดสอบ IK10, ผลิตจากเหล็ก |
| น้ําหนักที่เทียบเท่าของมือตี | ≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| วิธีการปลดกระบะ | การปล่อยด้วยมือ |
| เครื่องติดตั้ง |
1) เสร็จแล้วออกแบบตาม IEC60068-2-75 รูป D3, ใช้ในการทดสอบ IK01 ถึง IK06
2) แผ่นติดตั้งเรียบสําหรับการทดสอบ IK07 ถึง IK10, มุมปรับได้ 0-90 °, พร้อมรูสกรู M6 |
3คําถามที่พบบ่อย
1) วิธีการรู้ความสูงของการตก?
Pego: อุปกรณ์ตั้งค่า dia เพื่อแสดงความสูงการตก ดึงท่อสวิงไปถึงความสูงที่ตรงกันและปล่อยมัน
| ความสูงในการตก | |||||||||||||||
| พลังงาน/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| น้ําหนักเทียบเท่า/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงการตก ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
2วิธีการวางตัวอย่าง?
เปโก้: อุปกรณ์ตั้งค่าด้วยเครื่องติดตั้งที่เรียบ สําหรับการทดสอบตัวอย่างที่เบากว่า พวกเขาสามารถวางบนแผ่นติดตั้งและแผ่นติดตั้งมีอุปกรณ์ M6 ช่องสกรูดังนั้นตัวอย่างสามารถติดตั้งได้อย่างมั่นคงบนแผ่นติดตั้งและสามารถโน้ม 0-90 °สําหรับการทดสอบตัวอย่างที่หนักหรือขนาดใหญ่, พวกเขาสามารถวางในดิน สําหรับการทดสอบ IK01 ถึง IK06, เครื่องติดตั้งพลาสไตล์ถูกติดตั้งบนเครื่องติดตั้งที่ราบ
3) วิธีการหลีกเลี่ยงผลกระทบทางสอง
Pego: มวยต้องถูกยึดไว้หลังจากการกระแทกครั้งแรก โดยจับองค์ประกอบที่กระแทกด้วยมือ โดยหลีกเลี่ยงแขนเพื่อป้องกันการบิดเบือนผู้ใช้ยังสามารถใช้อุปกรณ์ที่มีเบรกอิเล็กทรอนิกส์แต่มีความเสี่ยงของการปรับปรุงแขนสวิง
4) คุณจะให้บริการติดตั้งหรือไม่
เปโก้: อุปกรณ์จะไม่ต้องการการติดตั้ง เราจะส่งอุปกรณ์ทั้งหมด
