รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐานอ้างอิง: | ISO16750-4 ข้อ 5.4.2 และข้อ 5.4.3, VW80000 | วัสดุของร่างกาย: | SUS316# |
|---|---|---|---|
| อุณหภูมิความร้อน: | อุณหภูมิ +10℃~150℃ | อุณหภูมิน้ํา: | 0 ℃ ~ + 4 ℃ |
| น้ำยาทดสอบ: | น้ำดีไอออนไนซ์ + ฝุ่นละเอียดแอริโซน่า 3% หรือ น้ำดีไอออนไนซ์ หรือ Nacl + 5% | จุดประสงค์การทดสอบ: | จำลองการสาดน้ำเย็นบนระบบ/ส่วนประกอบที่ร้อน |
| กำลังทำงาน: | 380V/50Hz (3 เฟส 5 สาย) | การส่ง: | ทางทะเล |
| เน้น: | องค์ประกอบ ห้องทดสอบการกระแทกน้ําแข็ง ห้องทดสอบการกระแทกน้ํา ISO 16750-4,ISO 16750-4 Water Shock Test Chamber |
||

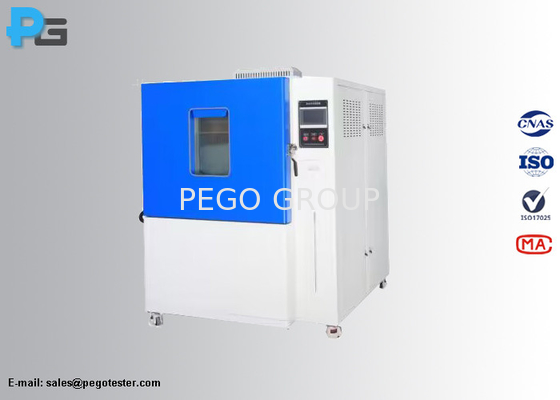

ISO 16750-4 ห้องทดสอบการกระแทกน้ําแข็งสําหรับการทดสอบระบบหรือส่วนประกอบของยานทางถนน
1. การนําเสนอ
ห้องทดสอบกระแทกน้ําแข็งถูกออกแบบเพื่อตอบสนองความต้องการการทดสอบของISO16750-4 ข้อ 54.2 และข้อ 54.3อุปกรณ์สามารถดําเนินการทดสอบน้ํากระจายและทดสอบการดําน้ําแยกแยก สําหรับการทดสอบน้ํากระจาย DUT ถูกวางบนห้องทําความร้อน (RT + 10 °C ~ 150 °C)และทําความร้อนมันที่ Tmax เป็นเวลา 1 ชั่วโมง (หรือจนกว่าจะบรรลุความมั่นคงของอุณหภูมิ DUT), จากนั้นใช้เจ็ทที่จะกระจาย DUT ด้วยน้ําเย็น (0 °C ~ + 4 °C) เป็นเวลา 3 วินาที ถังดําน้ํา (ถังน้ําเย็น) อยู่ใต้ห้องทําความร้อน, เมื่อดําเนินการทดสอบดําน้ําใช้ DUT ในห้องทําความร้อนที่ Tmax เป็นเวลา 1 ชั่วโมง (หรือจนกว่าจะบรรลุความมั่นคงของอุณหภูมิ DUT), โดยที่อุปกรณ์ยังทํางาน, ให้น้ํามันดําน้ํา 5 นาทีในถังน้ําเย็นที่ลึก ≥ 10 mm.
การทดสอบการกระแทกน้ําแข็งเพื่อจําลองการกระแทกทางความร้อนที่เกิดจากน้ําเย็น และสามารถนําไปใช้กับผลิตภัณฑ์ในพื้นที่กระแทกของยานเป้าหมายคือเพื่อจําลองน้ําเย็นกระจายบนระบบร้อนหรือส่วนประกอบรูปแบบความล้มเหลวคือการแตกของวัสดุทางกลหรือความล้มเหลวของร่องรอยที่เกิดจากการปรับปรุงอัตราการขยายความร้อนที่แตกต่างกันการทดสอบน้ํากระจายและการทดสอบการดําน้ําเป็นสองวิธีทางเลือกในการดําเนินการทดสอบน้ําแข็งกระแทก.
2ลักษณะ
● สําหรับการทดสอบน้ําแข็งและการทดสอบการจมน้ํา
● ผนังภายในของห้องทําจากสแตนเลส SUS316# เพื่อให้แน่ใจว่าไม่เกิดสนิม
● วัสดุ กันความร้อน: ผ้าใบ สายใยกระจก ที่มีความหนาแน่นสูง เพื่อให้ความสามารถในการกันความร้อนและรักษาอุณหภูมิที่สมดุลและคงที่ในห้อง

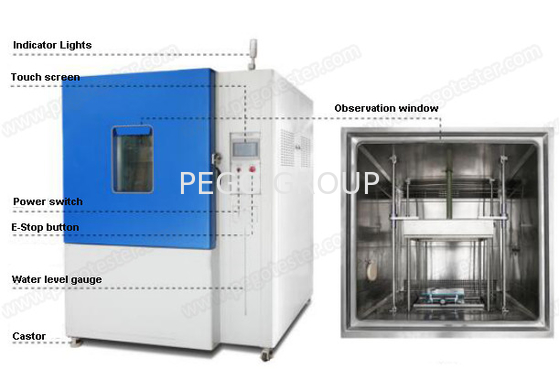

● จัดเครื่องประกอบด้วยหน้าต่างการสังเกตโปร่งใส (แก้วกระจกกระจกหลายชั้น) และแสง LED บนประตู ซึ่งสะดวกสําหรับการสังเกตสถานการณ์การทดสอบภายใน
●หลุมทดสอบ (กว้าง 100 มิลลิเมตร) ติดตั้งอยู่ด้านซ้ายของอุปกรณ์ ซึ่งสามารถใช้สําหรับสายไฟฟ้าหรือสายสัญญาณทดสอบภายนอก
● ส่วนประกอบการควบคุม: หน้าจอสัมผัส 7 นิ้ว + PLC ส่วนประกอบไฟฟ้าถูกผลิตโดย LS, Omron ฯลฯ กระบวนการเชื่อมไฟตรงกับความต้องการของมาตรฐานระดับชาติจีนการวางแผนของบอร์ดไฟฟ้าสมเหตุสมผลรางไฟแข็งแรง และเครื่องหมายชัดเจน
● ระบบเย็นของอุปกรณ์ถูกติดตั้งอยู่ด้านล่าง เครื่องปรับอากาศใช้แบรนด์ Taikang ของฝรั่งเศส เพื่อรับประกันผลการปรับอากาศและความน่าเชื่อถือวิธีการปรับความหนาแน่น, และ R404R น้ํายาเย็นที่เป็นมิตรต่อสิ่งแวดล้อมท่อระบบทั้งหมดได้ผ่านการทดสอบการรั่วไหล 48H ความดันเพื่อยืนยันว่าระบบเย็นสามารถทํางานอย่างมั่นคงเป็นเวลานาน. เครื่องแลกเปลี่ยนความร้อนในกระเป๋าทําจากสแตนเลส SUS316# เพื่อป้องกันการกัดกรองน้ําเกลือ
● การทดสอบการกระจายน้ําน้ําแข็ง: ด้านขวาของห้องทดสอบจะติดตั้งจมน้ํา; ระยะทางการกระจายจะปรับโดยการเคลื่อนตัวอย่าง
● สล็อตเจ็ตทําจาก SUS316 และออกแบบอย่างเคร่งครัดตาม ISO16750-4 รูปที่ 4 สล็อตเจ็ตมีข้อมูลสําหรับการทําความสะอาด
● การทดสอบการจมน้ํา: การทดสอบการจมน้ําไม่ได้ดําเนินการพร้อมกันกับการทดสอบน้ําแข็งที่กระจายและสามารถถูกโอนโดยตรงจากห้องทดสอบไปยังถังดําน้ํา. เวลาดําน้ําสามารถตั้งอยู่ในช่วง 1 ถึง 5 นาที จํานวนวงจรสามารถตั้งจาก 1 ถึง 999 ครั้ง และเวลาฟื้นฟูอุณหภูมิในถังน้ําคือ 30 นาที
●อุปกรณ์มีหน้าที่ทําความสะอาดท่อและกล่องภายในโดยอัตโนมัติ
3. ปริมาตร
| ขนาดของห้องทําความร้อน | L1000mm*D1000mm*H1000mm |
| ขนาดรวม | L1600mm*D1950mm*H2300mm |
| ขนาดของกระเป๋าแขวน | L500mm*D500mm*H500mm |
| ขนาดของถังดําน้ํา | L600mm*D600mm*H600mm |
| ความจุของกระเป๋าแขวน | 50 กิโลกรัม |
| ปริมาตรของถังดําน้ํา | ประมาณ 200L |
| ปริมาตรการทดสอบกระแทก: | |
| กระปุกฉีด | สล็อตเจต*1 (สามารถแยกออกเพื่อทําความสะอาด) |
| ตําแหน่งของจมน้ํา | ด้านขวาของห้องภายใน |
| ระยะห่างของกระปุกกับอุปกรณ์ที่กําลังทดสอบ | (325±25) มิลลิเมตร (ปรับตามปาก) |
| ระยะอุณหภูมิ (ห้องทําความร้อน) | NT1 ปริมาณน้ํา |
| อัตราการทําความร้อน | NT2 การปรับปรุงความร้อน |
| อุณหภูมิของน้ําฉีด | 0°C~+4°C |
| อัตราการเย็น | +25°C~2°C≤ 60 นาที |
| การไหลของน้ํา | (3 ~ 4) L/3s |
| น้ํายาทดสอบ | น้ําถอนไอโอเนียมหรือ + 3% ฝุ่นละเอียดอาริโซน่า (ผู้ใช้เตรียมฝุ่น) |
| เวลาฉีดในแต่ละวงจร (30 นาที) | 3 วินาที เวลาระหว่าง: 29 นาที 57 วินาที (การตั้งค่าจอสัมผัส) |
| จํานวนวงจร (การทดสอบกระจาย) | 100 (การตั้งค่าจอสัมผัส) |
| ปารามิเตอร์การทดสอบการดําน้ํา: | |
| น้ํายาทดสอบ | น้ําดีไอออน; + 5% NaCl อาจเพิ่ม |
| อุณหภูมิน้ํา | 0°C~+4°C |
| ความเร็วในการยกของกระเป๋าแขวน (ระยะเวลาการเปลี่ยน) | ≤20S |
| เวลาดําน้ํา | 1-99 นาที (ปรับได้) |
| จํานวนวงจร (การทดสอบดําน้ํา) | 1-99 (สามารถปรับ) |
| ความเท่าเทียมของอุณหภูมิน้ําของถังดําน้ํา | ±0.5°C |
| วิธีการเย็นอุณหภูมิน้ํา | ระบบปรับปรุงความเย็นน้ําหมุนเวียนในท่อ |
| วิธีผสมฝุ่น | การผสมผสานน้ําระบายทางท่อ |
| ตารางตัวอย่าง | สามารถยกได้ |
| พลังงาน | 380V / 50Hz (3 สาย 4 โฟส + แผ่นดินป้องกัน) |
4คําถามที่พบบ่อย
1) อุปกรณ์ต้องติดตั้งหรือไม่
Pego: ไม่, อุปกรณ์จะส่งทั้งหมด, ผู้ใช้สามารถดําเนินการทดสอบโดยตรงเมื่อได้รับอุปกรณ์.
2) อุปกรณ์จะสนิมไหม?
Pego: ไม่, เปลือกของห้องและถังดําน้ําทําจากสแตนเลส SUS316 #, เมื่อเทียบกับสแตนเลส SUS304, วัสดุ SUS316 ทนทานต่อการกัดกร่อนมากขึ้น.
3) ระยะเวลาการรับประกันคืออะไร? และเราจะได้รับบริการหลังการขายอย่างไร?
Pego: ระยะเวลาการรับประกันคือ 12 เดือนตั้งแต่ผู้ใช้ได้รับสินค้า 95% ของปัญหาหลังการขายสามารถแก้ไขโดยทีมวิศวกรของเราผ่านการบริการทางไกลลูกค้าจะได้รับคําตอบภายใน 24 ชั่วโมงในวันทําการหลังจากรายงานปัญหาจากประสบการณ์ของเรา ส่วนใหญ่ของปัญหาสามารถถอนได้ ด้วยการแนะนําของช่างของเรานั่นเป็นเพราะเราใช้ส่วนประกอบแบรนด์ซึ่งมีผลงานที่ดีและความน่าเชื่อถือที่ดี หากชิ้นส่วนเสียหาย เราจะส่งชิ้นส่วนใหม่เพื่อเปลี่ยนและยังทีมงานของเรา eigneer จะสอนวิธีการเปลี่ยนส่วนที่เสียหาย.
