รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | iec60320-1 | การใช้งาน: | การทดสอบข้อต่ออุปกรณ์ |
|---|---|---|---|
| พลังงานไฟฟ้า: | 220V, 50Hz | อุณหภูมิความร้อน: | RT~180℃ |
| มัลติพินเกจ: | สามารถปรับแต่งตามแผ่นมาตรฐานของขั้วต่อ/เต้ารับเครื่องใช้ไฟฟ้า | เกจพินเดียว: | สามารถปรับแต่งตามแผ่นมาตรฐานของขั้วต่อ/เต้ารับเครื่องใช้ไฟฟ้า |
| เวลาทดสอบ: | ตั้งได้ | การรับประกัน: | 12 เดือน |
| เน้น: | อุปกรณ์ทดสอบแรงของเครื่องเชื่อม,อุปกรณ์การทดสอบแรงดึงยาวขั้นต่ํา,อุปกรณ์ทดสอบแรงดึงสูงสุด |
||

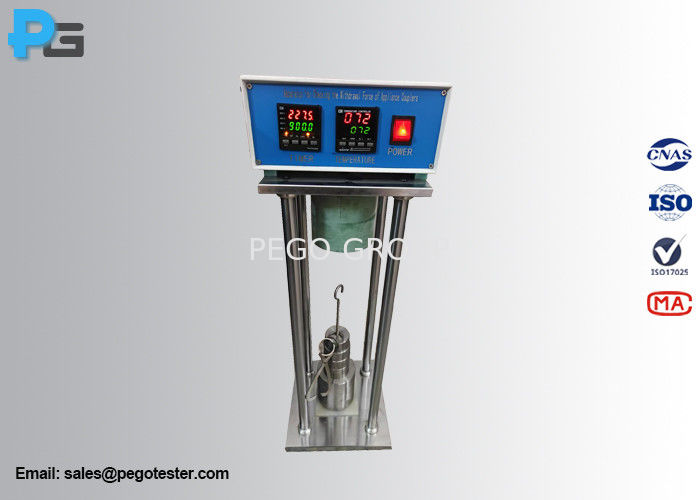

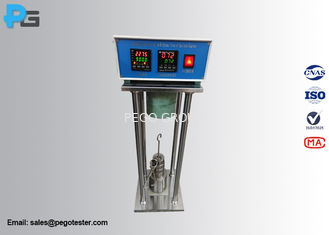

รายการอุปกรณ์ทดสอบแรงดึงของเครื่องเชื่อมออกแบบตาม IEC60320-1 ภาพ 3 และภาพ 4 และข้อ 16 เพื่อตรวจสอบแรงดึงสูงสุดและต่ําสุดของสายเชื่อม/ช่องออกของเครื่องการตรวจสอบแรงดึงยาวขั้นต่ํา โดยการใส่เครื่องวัดปิ้นทดสอบในแต่ละจุดเชื่อม / จุดออกของอุปกรณ์อุปกรณ์ประกอบด้วยตู้ควบคุม, แผ่นติดตั้ง, อุปกรณ์ทําความร้อน, ทางเข้าของอุปกรณ์ / เครื่องเชื่อมพับ, หมวกมวล, น้ําหนักเสริมและน้ําหนักหลักความสูงของกรอบของอุปกรณ์คือ 550mm, และระยะห่างระหว่างแกนของสองเสาคือ 150 มม.
แรงดึงสูงสุด: ใช้แรงดึงสูงสุดที่ระบุในมาตรฐาน (แรงรวมของน้ําหนักหลัก น้ําหนักเสริมและช่องเข้าของอุปกรณ์ / เครื่องเชื่อมพับ), เครื่องเชื่อม / จุดออกของอุปกรณ์ไม่ควรอยู่ภายในเครื่องเชื่อม / จุดออกของอุปกรณ์
* สําหรับการทดสอบตัวเชื่อมของอุปกรณ์สําหรับสภาพร้อนหรือสภาพร้อนมากกิจกรรมการทําความร้อนควรถูกเปิด และการทดสอบแรงดึงสูงสุดควรเริ่มหลังจากที่บรรลุอุณหภูมิที่กําหนดไว้.
แรงดึงยาวขั้นต่ํา: ถือตัวอย่างด้วยมือ and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, เครื่องวัดไม่หล่นออกจากเครื่องติดต่อภายใน 3 วินาที
| เครื่องวัดหลายปิน (สําหรับการทดสอบแรงดึงสูงสุด) | ตามแผ่นมาตรฐานของตัวเชื่อม / จุดออกของอุปกรณ์ | ||||||||||||
| กว้างขวางปินเดียว (สําหรับการทดสอบแรงดึงยั้งขั้นต่ํา) | ตามแผ่นมาตรฐานของตัวเชื่อม / จุดออกของอุปกรณ์ | ||||||||||||
| อุณหภูมิการทําความร้อน | R.T ~ 180°C (สามารถตั้งค่าได้) | ||||||||||||
| การตั้งค่ามวล (แรงดึงสูงสุด) |
45N*1 5N*1 4N*1, 6N*1
|
||||||||||||
| การตั้งค่ามวล (แรงดึงยาวขั้นต่ํา) |
1.5N*1, 2N*1 หมายเหตุ: น้ําหนักของปินเดียวจะนับเป็นน้ําหนักที่ตรงกัน |
||||||||||||
| พลังงาน | AC220V±10%/50-60Hz | ||||||||||||
| สภาพการทํางาน | อุณหภูมิ: 5-35 °C, R.H.: 30% ~ 90% | ||||||||||||
| ขนาดและน้ําหนัก | W400mm*D300mm*H800mmm/40KG | ||||||||||||
ตารางที่ 5 - ขั้นสูงสุดและขั้นต่ําของกําลังถอน
| ประเภทของเครื่องเชื่อม/ช่องออกของอุปกรณ์ | กองกําลังดึง (N) | |
|
เครื่องวัดหลายปิน ขนาดสูงสุด |
เครื่องวัดขนาด 1 ปิน ขั้นต่ํา |
|
| 0.2A, 2.5A, 6A และ 10A | 50 | 1.5 |
| 16A | 60 | 2 |

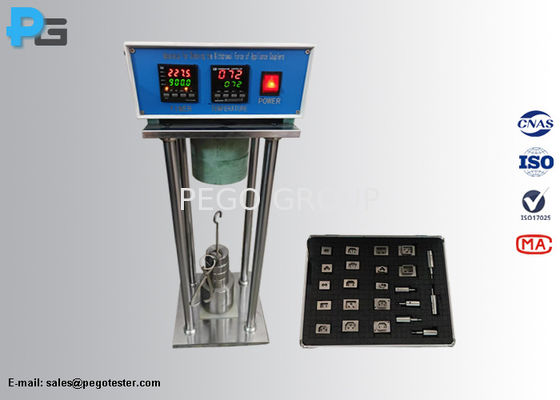

อุปกรณ์ทดสอบแรงดึง c ประกอบด้วยกรอบ, ตู้ควบคุม, แผ่นติดตั้ง, อุปกรณ์ทําความร้อน, เครื่องเชื่อมเข้า / พล็อกของอุปกรณ์ (ขนาดสูงสุดหลายปินและขนาดเดียว)น้ําหนักเสริมและน้ําหนักหลักกรอบเป็นเหล็ก แบรนด์เติมน้ําหนัก And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristic. เครื่องเชื่อมเข้า / พล๊อก (มหาปิน gauges) และ gauges ปินเดียวสามารถปรับปรุงตามแผ่นมาตรฐานของเครื่องเชื่อม/ช่องออกของอุปกรณ์
