รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60320-3 | วัสดุ: | เหล็ก S16 |
|---|---|---|---|
| การใช้งาน: | การทดสอบข้อต่ออุปกรณ์ | การรับประกัน: | 12 เดือน |
| โหมดทดสอบ: | คู่มือ | ประเภท: | อุปกรณ์ทดสอบ |
| เน้น: | กวัดเครื่องเชื่อมอุปกรณ์ความแม่นยําสูง,S16 กว้างของเครื่องเชื่อมเหล็ก,IEC60320-3 กวัดเครื่องเชื่อมเครื่อง |
||

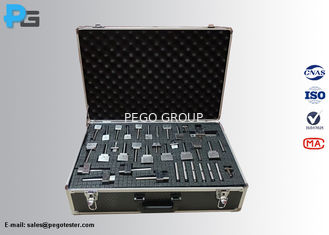

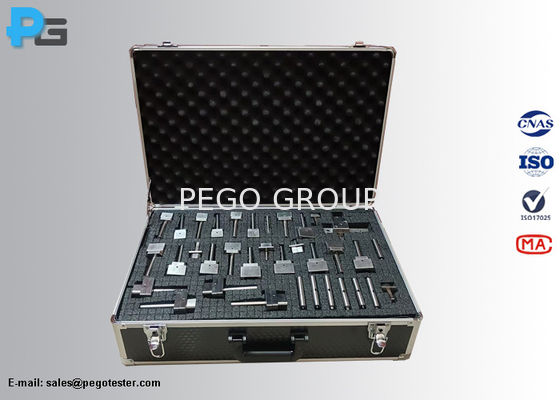

รายการเครื่องเชื่อมไปและไม่ไป gaugesได้ถูกออกแบบอย่างเคร่งครัดตาม EN60320-3:2014 ภาพ 2 ถึงภาพ 31 สําหรับการทดสอบเครื่องเชื่อม (C1 ถึง C24, F, H, J, L) สําหรับการใช้ในครัวเรือนและการใช้ทั่วไปที่คล้ายกันเครื่องวัดใช้แรงตามที่ระบุในใบมาตรฐานที่เกี่ยวข้องของเครื่องวัดในการดําเนินการทดสอบความสอดคล้องการใส่และเครื่องวัดและสปิ้นทําจากเหล็กแข็ง
| มาตรฐาน | เลขตัวเลขและชื่อสกัด | วัตถุประสงค์ของการทดสอบ |
| IEC60320-3 | รูปที่ 2 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C1 | เพื่อตรวจสอบว่า เครื่องเชื่อม C1 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 3 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C5 | เพื่อตรวจสอบว่า เครื่องเชื่อม C5 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 4 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C7 | เพื่อตรวจสอบว่า เครื่องเชื่อม C7 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 5 - Go Gauge สําหรับเครื่องเชื่อมด้านเข้าไปยังแผ่นมาตรฐาน C7 | เพื่อตรวจสอบว่า เครื่องเชื่อม C7 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 6 - ขนาดไม่เหมาะสมสําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C1 | เพื่อตรวจสอบว่า เครื่องเชื่อม C1 ไม่สามารถใส่เข้าไปในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 7 - ขนาดไม่เหมาะสมสําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C1, C5 และ C7 | เพื่อตรวจสอบว่า เครื่องเชื่อม C1, C5 และ C7 ไม่สามารถใส่เข้าไปในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูป 8 - ขนาดไม่ใช้งานสําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C1 และ C7 | เพื่อตรวจสอบว่า เครื่องเชื่อม C1 และ C7 ไม่สามารถใส่เข้าไปในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 9 - ใบสําหรับการตรวจสอบความต้านทานต่อการบิดของส่วนหน้าของตัวเชื่อมต่อกับแผ่นมาตรฐาน C7 | สําหรับเครื่องเชื่อม 2.5A สําหรับอุปกรณ์ประเภท II ตามแผ่นมาตรฐาน C7 ต้องมีความทนทานต่อการบิดเบือนอย่างเพียงพอ |
| IEC60320-3 | รูปที่ 10 - กว้างที่ไม่สามารถใช้ได้สําหรับช่องเข้าของอุปกรณ์ไปยังแผ่นมาตรฐาน C8, C8A และ C8B | เมื่อเครื่องวัดใส่ระหว่างขอบของช่องเข้าของอุปกรณ์ C8, C8A และ C8B ด้วยแรง 30n มันจะไม่สัมผัสด้านล่างของช่องเข้า |
| IEC60320-3 | รูปที่ 11 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C9 | เพื่อตรวจสอบว่า เครื่องเชื่อม C9 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 12 - ขนาดไม่เหมาะสมสําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C9 | เพื่อตรวจสอบว่า เครื่องเชื่อม C9 ไม่สามารถใส่เข้าไปในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 13 - Go Gauge สําหรับช่องเข้าของอุปกรณ์สําหรับแผ่นมาตรฐาน C10 | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่เต็มในช่องเข้าของอุปกรณ์ C10 ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 14 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C13 | เพื่อตรวจสอบว่า เครื่องเชื่อม C13 สามารถใส่ได้เต็มที่ในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 15 - ขนาดไม่เหมาะสมสําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C13 และ C17 | เพื่อตรวจสอบว่า เครื่องเชื่อม C13 และ C17 ไม่สามารถใส่เข้าไปในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 16 - Go Gauge สําหรับช่องเข้าของอุปกรณ์สําหรับแผ่นมาตรฐาน C14, C16 และ C18 | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่ได้เต็มที่ในช่องเข้าของอุปกรณ์ C14, C16 และ C18 ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 17 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C15 | เพื่อตรวจสอบว่า เครื่องเชื่อม C15 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 18 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C17 | เพื่อตรวจสอบว่า เครื่องเชื่อม C17 สามารถใส่ได้เต็มที่ในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูป 19 - Go Gauge สําหรับเชื่อมต่อกับแผ่นมาตรฐาน C19 | เพื่อตรวจสอบว่า เครื่องเชื่อม C19 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 20 - การวัดขนาดสําหรับช่องเข้าของอุปกรณ์ไปยังแผ่นมาตรฐาน C20 และ C24 | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่ได้เต็มที่ในช่องเข้าของอุปกรณ์ C20 และ C24 ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 21 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C21 | เพื่อตรวจสอบว่า เครื่องเชื่อม C21 สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 22 - การวัดการเข้าของอุปกรณ์ไปยังแผ่นมาตรฐาน C22 | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่เต็มในช่องเข้าของอุปกรณ์ C22 ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 23 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C23 | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่เต็มในช่องเข้าของอุปกรณ์ C23 ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 24 - ขนาดไม่เหมาะสมสําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C13, C15 และ C17 | เพื่อตรวจสอบว่า เครื่องเชื่อม C13, C15 และ C7 ไม่สามารถใส่เข้าไปในเครื่องวัดด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูป 25 - Go Gauge สําหรับเครื่องเชื่อมต่อกับแผ่นมาตรฐาน C15A | เพื่อตรวจสอบว่า เครื่องเชื่อม C15A สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 26 - การวัดการเข้าของอุปกรณ์ไปยังแผ่นมาตรฐาน C16A | เพื่อตรวจสอบว่า เครื่องเชื่อม C16A สามารถใส่เข้าไปในเครื่องวัดได้อย่างเต็มที่ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 27 - การปรับขนาดสําหรับช่องออกของอุปกรณ์ใช้กับแผ่นมาตรฐาน F | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่ได้เต็มที่ในช่องเข้าของอุปกรณ์ F ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 28 - เปลี่ยนขนาดสําหรับจุดออกของอุปกรณ์ไปยังแผ่นมาตรฐาน H | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่เต็มในช่องเข้าของอุปกรณ์ H ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 29 - การปรับขนาดสําหรับช่องออกของอุปกรณ์ใช้กับแผ่นมาตรฐาน J | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่เต็มในช่องเข้าของอุปกรณ์ J ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 30 - การปรับขนาดของช่องออกของอุปกรณ์ใช้กับแผ่นมาตรฐาน L | เพื่อตรวจสอบว่าเครื่องวัดสามารถใส่เต็มในช่องเข้าของอุปกรณ์ L ด้วยแรงที่ไม่เกิน 60N |
| IEC60320-3 | รูปที่ 31 - เครื่องวัดสําหรับจุดตรวจสอบการติดต่อครั้งแรก (0.2A) | กวัดที่เหมาะสมจะถูกนําไปใช้กับรูเข้าของแต่ละจุดติดต่อของโซเคทของเครื่องเชื่อมด้วยแรงที่ไม่เกิน 5N เมื่อกวัดถูกใส่เต็มสิ้นยาวของเครื่องวัด (เครื่องวัดสัมผัส) จะสัมผัส และสิ้นสั้น (ไม่มีเครื่องวัดสัมผัส) จะไม่สัมผัส. |
| รูปที่ 31 - เครื่องวัดสําหรับจุดตรวจสอบการติดต่อครั้งแรก (2.5A) | ||
| รูปที่ 31 - เครื่องวัดสําหรับจุดตรวจสอบการติดต่อครั้งแรก (6A) | ||
| รูปที่ 31 - เครื่องวัดสําหรับจุดตรวจสอบการติดต่อครั้งแรก (10A) | ||
| รูปที่ 31 - กว้างสําหรับจุดตรวจสอบการติดต่อครั้งแรก (16A-E) | ||
| รูปที่ 31 - เครื่องวัดสําหรับจุดตรวจสอบการติดต่อครั้งแรก (16A-L) |
1) คุณสามารถให้บริการรับรองการปรับขนาดห้องปฏิบัติการที่สามสําหรับเครื่องเชื่อมไปและไม่ไป gauges?
ตอบ: ได้ครับ สามารถจัดส่งได้ด้วยใบรับรองการปรับระดับจากห้องปฏิบัติการที่ได้รับอนุญาตจาก ISO17025 แต่ค่าใช้จ่ายเพิ่มเติม
2) วัสดุของเครื่องวัดคืออะไร?
ตอบ: กวัดทําจากสแตนเลสกระจกต่อต้านการสนิม S16 ที่มีลักษณะแม่เหล็กและกันสนิม
3) จะใช้พัสดุแบบไหนในการส่ง?
ตอบ: อุปกรณ์จะบรรจุในกล่องอลูมิเนียมเงินที่มีการป้องกันสปอง
4) การรับประกันของอุปกรณ์คืออะไร?
ตอบ: การรับประกันคือ 12 เดือน เมื่อได้รับอุปกรณ์และเราจะให้บริการดูแลตลอดชีวิต ภายในระยะเวลาการรับประกัน, เราจะให้อะไหล่ฟรีสําหรับการเปลี่ยนของคุณนอกระยะเวลาการรับประกัน, เราเพียงจะคิดค่าใช้จ่ายของอุปกรณ์เสริม
