รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60851-3 | ความเร็วในการหมุน: | 80±5 รอบ/นาที |
|---|---|---|---|
| ทดสอบความยาว: | 500มม | กำลังไฟฟ้าเข้า: | ไฟฟ้ากระแสสลับ 220V ± 10% 50HZ |
| เน้น: | อุปกรณ์การทดสอบชนชั้นของสายกลม อุปกรณ์การทดสอบชนชั้นของสายเอเนมอล อุปกรณ์การทดสอบชนชั้นของสาย IEC60851-3,Enamelled Wire Peer Test Apparatus,IEC60851-3 Peer Test Apparatus |
||

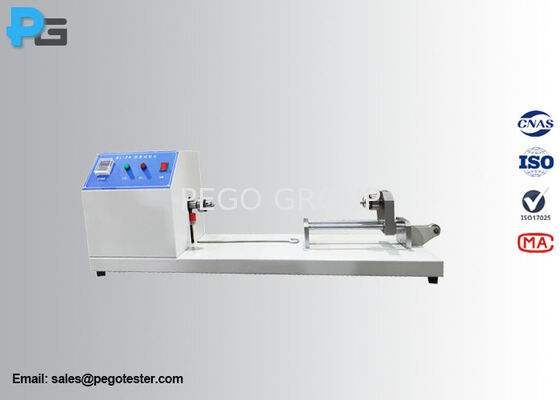

เครื่องทดสอบเพียร์ลวดกลมเคลือบ
1.การแนะนำ
เครื่องทดสอบเพียร์ลวดกลมเคลือบได้รับการออกแบบตาม IEC60851-3 ข้อ 6.5 รูปที่ 6 และ GB/T4074.3 ข้อ 6.5 รูปที่ 6 ใช้เพื่อทดสอบคุณสมบัติการยึดเกาะของฟิล์มของลวดกลมเคลือบที่มีเส้นผ่านศูนย์กลางตัวนำระบุมากกว่า 1.000 มม.
จะต้องวางลวดเส้นตรงไว้ในอุปกรณ์ทดสอบซึ่งประกอบด้วยอุปกรณ์ยึดสองตัวที่แยกจากกัน 500 มม. บนแกนเดียวกัน หนึ่งในนั้นสามารถหมุนได้ฟรี อีกอันหนึ่งไม่ได้แต่สามารถเคลื่อนย้ายตามแนวแกนได้ และถูกโหลดเพื่อใช้ความตึงกับลวดที่กำลังหมุน ความดันที่มีดโกนจะต้องเพียงพอที่จะเอาการเคลือบออกและปล่อยให้พื้นผิวเรียบสะอาดที่ส่วนต่อประสานของการเคลือบ / ตัวนำโดยไม่ต้องขูดวัสดุตัวนำจำนวนมากออก การถอดการเคลือบจะต้องเริ่มต้นประมาณ 10 มม. จากอุปกรณ์งอ อุปกรณ์เคลือบจะต้องขับเคลื่อนด้วยความเร็วระหว่าง 60r/min และ 100r/min จนกว่าจะถึงจำนวนรอบ R ตามที่ระบุไว้ในมาตรฐานที่เกี่ยวข้อง
2.ข้อมูลจำเพาะ
|
ความเร็วในการหมุน |
80±5 รอบ/นาที |
|
ความยาวทดสอบ |
500มม |
|
หมุนครั้ง |
ตั้งค่าได้ 1-999r |
|
มีดโกน |
ออกแบบตามมาตรฐาน IEC60851-3 รูปที่ 7 |
|
น้ำหนัก |
รวมตะขอ 5N*1, 15N*1, 20N*1, 25N*1, 30N*1 |
|
กำลังไฟฟ้าเข้า |
กระแสสลับ 220V±10% 50Hz |
|
การใช้พลังงาน |
<150W |
|
ขนาดและน้ำหนัก |
L1200*W2200*H3500mm/35KG |
3.โหลดสำหรับการทดสอบการลอก
|
เส้นผ่านศูนย์กลางตัวนำที่กำหนด มม |
โหลดเอ็น |
|
|
เกิน |
ไปจนถึงและรวมถึง |
|
|
1.000 |
1.400 |
25 |
|
1.400 |
1.800 |
40 |
|
1.800 |
2.240 |
60 |
|
2.240 |
2.800 |
100 |
|
2.800 |
3.550 |
160 |
|
3.550 |
4.500 |
250 |
|
4.500 |
5.000 |
400 |
4. รูปภาพ
