รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60851-3 | ความยาวของตัวอย่าง: | 1ม |
|---|---|---|---|
| ความเร็วสปริงตัว: | 7±0.5r/นาที | จำนวนรอบ: | 5.5 (มาตรฐาน NEMA: 3 รอบ) |
| พาวเวอร์ซัพพลาย: | AC220V ± 10%, 50Hz | ||
| เน้น: | 7r/min เครื่องทดสอบความสับสนของสายล่อ,อุปกรณ์ทดสอบความสว่างของสายล่อ 1m,อุปกรณ์ทดสอบความสับสน IEC60851-3 |
||

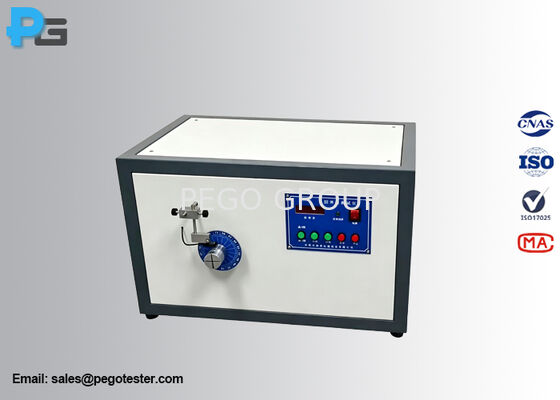

ฉันEC60851-3 เครื่องทดสอบความสปริงของสายไฟคดเคี้ยว
1.การแนะนำ
เครื่องทดสอบความสปริงของสายไฟคดเคี้ยวได้รับการออกแบบตาม IEC60851-3 ข้อ 5.2 รูปที่ 1 และรูปที่ 2 และ GB/T4074.3 ข้อ 5.2 ใช้เพื่อทดสอบความสปริงของลวดกลมที่มีเส้นผ่านศูนย์กลางตัวนำระบุตั้งแต่ 0.080 มม. จนถึง 1.600 มม.
หลักการ:
ลวดเส้นตรงถูกพันรอบแกนสักห้าครั้งโดยมีเส้นผ่านศูนย์กลางและอยู่ภายใต้แรงดึงที่ใช้กับลวดตามที่ระบุไว้ในมาตรฐานที่เกี่ยวข้อง การอ่านค่ามุมที่จุดสิ้นสุดของการหมุนทั้งห้ารอบถือเป็นการวัดความสปริงตัว
2.ข้อมูลจำเพาะ
|
ความยาวของตัวอย่าง |
1ม |
|
ความเร็วสปริงตัว |
7±0.5r/นาที |
|
กดหมายเลข |
72 ส่วนที่เว้นระยะเท่ากัน ออกแบบตามรูปที่ 1 |
|
น้ำหนัก |
ดูตารางที่ 2 |
|
แมนเดรล |
ดูตารางที่ 1 |
|
ค่าเบี่ยงเบนระหว่างค่าจอแสดงผล LED และค่าบนหน้าปัด |
≤1° |
|
จำนวนรอบ |
5.5 (มาตรฐาน NEMA: 3 รอบ) |
|
พาวเวอร์ซัพพลาย |
AC220V±10%, 50เฮิร์ต |
|
การใช้พลังงาน |
<80W |
|
สภาพแวดล้อมการทำงาน |
อุณหภูมิ: 0-40℃ความชื้นสัมพัทธ์: ≤85% |
|
ขนาดและน้ำหนัก |
L500*W335*300มม./25กก |
3.ตารางที่ 1 แมนเดรลเพื่อความสปริงตัว
|
เส้นผ่านศูนย์กลางแมนเดรลกมม |
มิติข มม |
|||||
|
ก |
ข |
ค |
ง |
จ |
ฉ |
|
|
5 |
6.0 |
7.5 |
32 |
0.30 น |
0.05 |
0.13 |
|
7 |
6.0 |
9.0 |
34 |
0.40 |
0.07 |
0.18 |
|
10 |
6.0 |
9.0 |
34 |
0.60 |
0.10 |
0.25 |
|
12.5 |
6.0 |
9.0 |
40 |
0.80 |
0.14 |
0.35 |
|
19 |
10.0 |
11.0 |
45 |
1.20 |
0.20 |
0.50 |
|
25 |
12.5 |
12.5 |
45 |
02.00 น |
0.28 |
0.70 |
|
37.5 |
12.5 |
14.5 |
47 |
2.40 |
0.40 |
1.00 น |
|
50 |
12.5 |
17.5 |
50 |
03.00 น |
0.80 |
02.00 น |
|
ก: :ที่ก้นร่อง หากมีให้ b: ดูรูปที่ 2 |
||||||
4.ตารางที่ 2 น้ำหนัก
|
น้ำหนัก (นิวตัน) |
0.25 |
0.50 |
1.0 |
2.0 |
4.0 |
8.0 |
12.0 |
15.0 |
|
ความแม่นยำ± |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
0.8 |
1.0 |
1.0 |
